一覧表

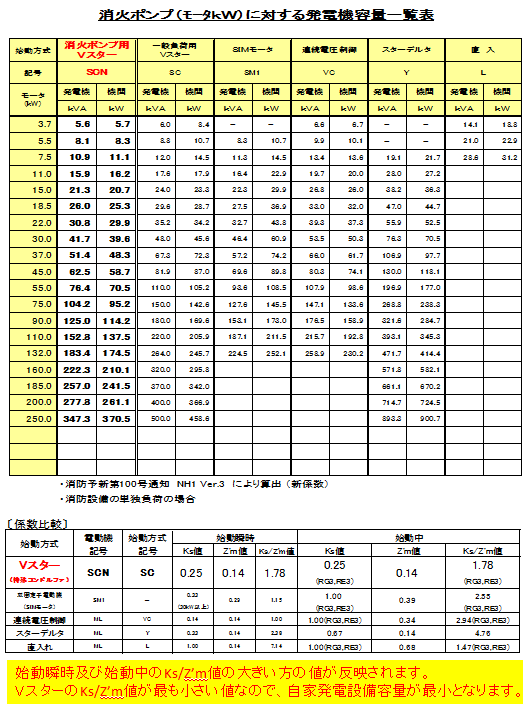

消火ポンプ(モータkW)に対する発電機容量一覧表  IE3モータの場合

始動方式 VCスター
連続電圧制御
Vスター
特殊コンドルファ
SIMモータ
双固定子電動機
スターデルタ
記号 VC SCNT ※ SM1 Y
モータ
(kW)
発電機 機関 発電機 機関 発電機 機関 発電機 機関
kVA kW kVA kW kVA kW kVA kW
7.5  13.4  14.0  10.6  11.1  11.3  14.5  22.3  22.2
15.0  26.8  26.6  20.8  20.7  22.3  29.9  44.5  43.3
22.0  39.3  38.2  30.3  30.1  32.7  43.8  65.3  62.0
37.0  66.0  62.7  50.1  48.1  57.2  74.2  154.3  140.5
45.0  80.3  75.2  60.9  58.5  69.6  89.8  187.6  170.8
55.0  - - 86.0  80.5  93.6  108.5  229.3  206.4
75.0  - - 117.2  108.6  127.6  145.5  312.7  277.1
110.0  - - 171.9  156.5  187.1  211.5  458.6  403.2
160.0  - - 250.0  225.0  - - - -
185.0  - - 289.1  258.5  - - - -
200.0  - - 312.5  276.9  - - - -
250.0  - - 390.7  401.7  - - - -
  • 消防予新第100号通知 NH1 Ver.4(IE3対応) により算出 (新V係数※)
  • 消防設備の単独負荷(軽負荷)の場合
  • SIMモータは、IE3規制外です。

※SCNTはVスター(特殊コンドルファ:SC)の消火ポンプ等軽負荷用係数です。

〔係数比較〕

始動方式 電動機 始動方式 始動瞬時 始動中
記号 記号 Ks値 Z’m値 Ks/Z’m値 Ks値 Z’m値 Ks/Z’m値
VCスター
(連続電圧制御)
MLT VC 0.120  0.120  1.000  1.000
(RG3,RE3)
0.340  2.940
(RG3,RE3)
Vスター
(特殊コンドルファ)
SCNT ※ SC 0.250  0.120  2.080  0.250
(RG3,RE3)
0.120  2.080
(RG3,RE3)
双固定子電動機
(SIMモータ)
SM1 0.333
(30kW以上)
0.290  1.140  1.000
(RG3,RE3)
0.392  2.550
(RG3,RE3)
スターデルタ MLT Y 0.333  0.120  2.770  0.667  0.120  5.550
直入れ MLT L 1.000  0.120  8.330  1.00
(RG3,RE3)
0.650  1.54
(RG3,RE3)

始動瞬時及び始動中のKs/Z’m値の大きい方の値が反映されます。
VスターのKs/Z’m値が最も小さい値なので、自家発電設備容量が最小となります。

容量計算一覧表のPDFのダウンロード → こちら
